LAB72. InterVLAN Routing
pada artikel kali ini saya akan membahas mengenai intervlan dimana intervlan ini dapat mengghubungkan vlan yang berbeda.berbeda dimana konfigurasi sebelumnya dimana vlan tidak dapat terhubung dengan vlan yang berbeda.namun hal ini dapat teratasi dengan cara di bawah ini.cara ini akan menggabungkan vlan jadi kita bisa memilih vlan yang dapat terhubunf saja.untuk lebih jelasnya dapat melihat gambar di bawah ini.
kita dapat melihat gambar di atas dimana kita ingin pc 1 dapat terhubung dengan pc 2 dengan bantuan router.untuk konfigurasinya dapat melihat gambar di bawah ini.

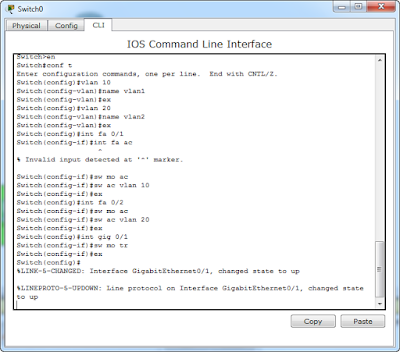

permata kita dapat melakukan konfigurasi di swicth.kita dapat melakukan konfigurasi trunk dan juga vlan.disini kita akan membuat 2 vlan yaitu vlan 10 dan juga vlan 20.setelah membuat vlan maka kita dapat mengkonfigurasi trunk di interface yang terhubung dengan router.
lalu di router kita dapat mengaktifkan interface yang terhubung dengan swicth terlebih dahulu.

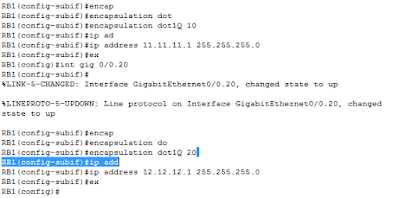

setelah mengaktifkan interface maka kita dapat melakukan konfigurasi vlan di router dengan cara interface gigabyte 0/0.10 . penggunaan "."adalah sebagai penanda bahwa interface yang berada di interface 0/0 terdapat vlan 10.
kita dapat melihat di atas adalah cara melakukan konfigurasi intervlan di router.kita perlu mengetikkan dot1q 10.digunakan untuk mendaftarkan vlan 10 agar berada di router dan dapat berkomunikasi dengan vlan yang berbeda.tak hanya vlan 10 yang perlu kita daftarkan namun juga vlan 20 yang perlu kita daftarkan.
lalu kita dapat melakukan pengujian di client dengan client yang berbeda vlan.
jika ada kurang lebihnya maka saya mohon maaf wassalamualaikum wr wb.
