Dalam artikel kali ini saya akan menjelaskan mengenai EOIP.EOIP adalah protokols dasar dalam tunnel protokols.EOIP di gunakan untuk membuat jaringan privat dengan bantuan internet ke tempat yang kita tuju.bayangkan jika kita memliki kantor cabang blitar dengan jakarta ,dan kita menggingkanagar jarigan kita aman dari gamguan orang lain.maka kita harus instalasi kabel yang sangat panjang dan membutuhkan biaya yang mahal oleh karena itu tunnel protokols di buat.ada beberapa macam tunnels yaitu eoip,pptp,l2tp,pppoe yang akan di jelaskan pada lab selanjutnya.tampa basa basi lagi ayo kita ngeLAB.

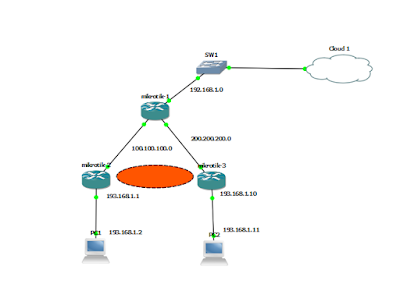

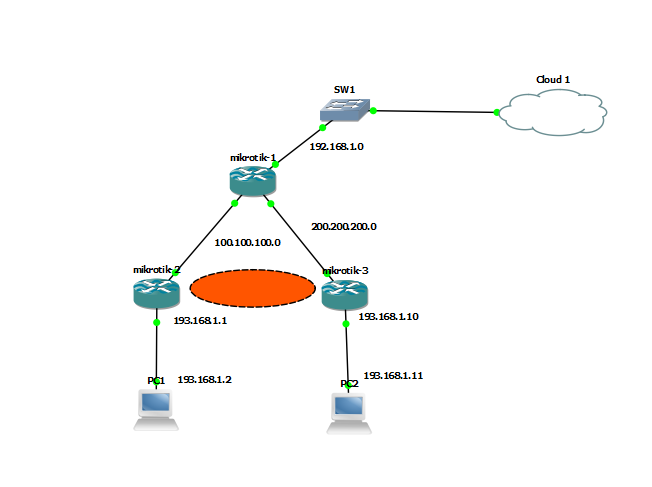

  1. pertama kita membuat layoutnya seperti di bawah ini.
  2. setelah kita melihat layoutnya kita mencoba untuk mengkonfigurasi melalui cli(karena menggunakan cli membuat kita memahami konsep dari mikrotik).
  3. kali ini saya mengkonfigurasikan RB1 terlebih dahulu.
  4. kita konfigurasi ip address dengan perintah "ip address add address __ interface ether__".
  5. setelah itu buatlah route dari router tersebut.dengan perintah"ip route add dst-address ___ gateway ___".biasanya tujuan dari route akan di tuliskan 0 pada hostnya.seperti 200.200.200.0/24.
  6. lalu kita membuat eoip tunnel dengan mengetikkan perintah "interface eoip name eoip-tunnel remote-address 200.200.200.2 tunnel-id 10 ".difungsikan untuk membuat interface eoip pada router.
  7. lalu kita membuat bridge dengan cara "interface bridge add name bridge1  "
  8. setelah itu kita membuat portnya dengan cara "interface bridge port add bridge=bridge1 interface=____"

  9. setelah itu kita mengatur pada RB2.
  10. konfigurasi seperti di RB1 dengan cara "ip address add address ___/24 interface ether__"

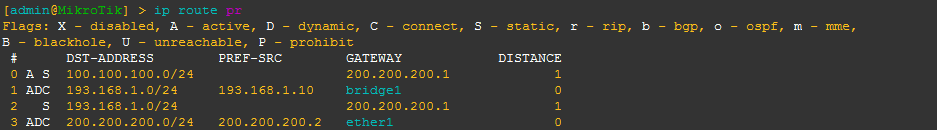

  11. dan juga route dengan cara "ip route add dst-address ____.0/24 gateway ____"
  12. dan juga tambahkan eoip pada RB2 dengan cara "interface eoip add name eoip-tunnel remote-address 100.100.100.2 tunnel-id 10"
  13. lalu buatlah bridge pada RB2 dengan cara "interface bridge add name bridge1"
  14. dan juga buatlah bridge dalam port dengan cara "interface bridge port add interface ether_ bridge bridge1
  15. dan jangan lupa masukkan eoip ke bridge dengan cara"interface bridge port add interface eoip-tunnel bridge bridge1".
  16. setelah itu di coba pada PC anda.secara defaul pc tidak akan terhubung dengan pc yang lainya karena pada penyetingan eoip salah.maka pinglah dengan pc2.

  17. pinglah dengan pc1.
